橡膠接頭

KST-F 雙球體限位橡膠接頭

產品介紹
產品優勢
產品特點
典型案例
零部件材料
技術參數
產品示意圖
相關產品
產品服務
訂貨須知

KST-F型雙球體橡膠接頭采用多波設計增加了橡膠接頭的長度、增加了補償量。專用冷水、熱水、壓縮空氣、天然氣等，它以獨特的設計、新穎的結構和良好的密封性能解決了因熱脹冷縮造成管道爆裂和損壞管道連接設備，有效的提高了管道的使用周期和對設備的保護。雙球體相比單球體它有更大的補償量。

產品名稱：KST-F型雙球體橡膠接頭

產品別名：可曲撓雙球體橡膠接頭、雙球體橡膠軟連接

接頭規格：【DN40mm-DN600mm】

接頭顏色：黑色,實物顏色見商品展示圖片.

適用范圍：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】

接頭材質：~型合成橡膠;產品~沒有污染,不含鉛等有毒物.

減震等級：A級，減震性特佳

工作溫度：-15度至70度（還可加工耐高溫接頭）

質量穩定:實行全過程質量監控，細致入微，全方位檢測!
價格合理:高效內部成本控制，減少了開支，讓利于客戶!
交貨快捷:好生產流水線，充足的備貨，縮短了交貨期!

在線咨詢

銷售熱線：021-622-00727

產品優勢

雙球體橡膠接頭能夠減少震動、降低噪音、伸縮性好，使用方便。

1、體積小、重量輕、彈性好、安裝維修方便。

2、安裝時可產生橫向、軸向、角向位移，不受管道不通心，法蘭不平行的限制。

3、工作時可降低結構傳遞噪音，吸振能力強。

由于雙球體橡膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程，特別適用于震動較大、冷熱變化頻繁的管道。

產品特點

雙球體橡膠接頭是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。內部致密度高、能承受較高壓力、彈性變形效果好。雙球體相比單球體它有更大的補償量。該產品是駱盈公司采用氣吹模具新工藝制造，系內膠層、增強層、中膠層、外膠層復合的球體和松套鍛打低碳鋼法蘭組成的產品，具有耐壓高、彈性好、位移量大、吸振降噪效果好，安裝方便等特點。可廣泛用與給排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。

橡膠接頭是由織物增強的橡膠件與松套金屬法蘭組成，用于管道降震降噪、補償位移的接頭。駱盈嚴格按照標準及原料質量要求，杜絕偷工減料現像，~標準即產品原料不但需要新料，還需要~級新料。

典型案例

雙球體限位橡膠接頭造福丹徒區321項目

上海駱盈雙球體限位橡膠接頭造福丹徒區321項目。今年以來，丹徒區成立了以區主要優異為組長的重大項目推進優異小組，建立健全項目掛鉤、每周調度、聯合督查、考核獎懲等推進機制，全區;321重大產業項目建設推進工作取得良好成效，一系列亮點工程竣工或投產運營，成為今后若干年丹徒經濟發展新的助推引擎。

所謂321重大產業項目，是指30億元好制造業、20億元現代服務業、1億元現代農業項目。隨著園區發展品質不斷提升，全區好制造業、現代服務業和農業的產業集聚成效已經顯現，特別是總投資120億元的北汽項目、40億元的軟件科技園、總投資50億元的孟家港物流園等一批在手、在建重大產業項目快速推進，為園區發展提供了強大引擎，園區發展?jié)u入佳境。現代工業的發展離不開管道行業的繁榮，管道行業的繁榮能夠促進雙球體限位橡膠接頭行業的發展，二者相輔相成，對于管道的長治久安起到了重要的保障作用。

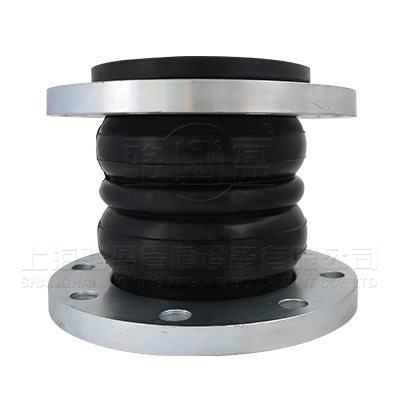

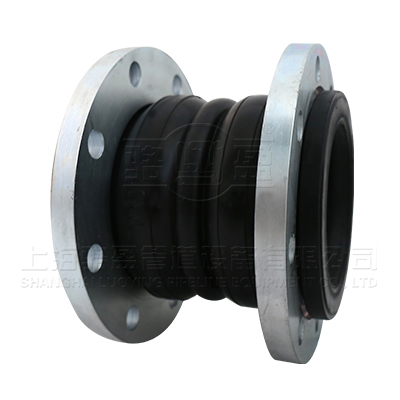

產品示意圖

雙球體橡膠接頭

零部件材料

序號 No.	部位 Part	材料 Material
1	主體 Body	天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM)
2	內、外襯 Inner & Outer Rubber	天然橡膠（NR）氯丁橡膠（CR）丁基橡膠（IIR）丁腈橡膠（NBR）氟橡膠（FKM）三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE）
3	主體骨架 Body Carcass	尼龍簾布 Nylon cord fabric
4	增壓環 Reinforcing Ring	多股鍍銅鋼絲 Multi-strand coppering steel wire
5	法蘭 Flange	鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

技術參數

項目Item \|型號Medol	KST-F-1	KST-F-2	KST-F-3	A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作壓力MpaWoring pressure	1.0(10)	1.6(16)	2.5(25)
爆破壓力Mpa Burst Pressure	2.0(20)	3.0(30)	4.5(45)
真空度 Kpa Vacuum	53.3(400)	86.7(650)	100(750)
適用溫度℃Applicable Temperature	-15℃~+70℃（特殊可達-30℃~+100℃）-15℃~+70℃(-30℃~+100℃ under special conditions)
適用介質Applicable Medium	空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

主要數據 Main date

公稱通徑DN Nominal Diameter （mm）		長度 LengthLmm	軸向位移 Axial displacement mm		橫向位移 Haorizontal isplacement mm	角向偏轉 Angular deflection(a1+a2)°
mm	英寸inch	長度 LengthLmm	伸長Extension	壓縮Compression	橫向位移 Haorizontal isplacement mm	角向偏轉 Angular deflection(a1+a2)°
40	1.5	150	10	20	20	30
50	2	150	10	20	20	30
65	2.5	150	10	20	20	30
80	3	150	10	20	20	30
100	4	200	15	30	25	30
125	5	200	15	30	25	30
150	6	200	15	30	25	30
200	8	220	20	40	30	30
250	10	220	20	40	30	30
300	12	320	20	40	30	30
350	14	320	20	40	30	30
400	16	320	20	40	30	30
450	18	320	25	45	30	30
500	20	320	25	45	30	30
600	24	320	25	45	30	30
注：1、特殊要求可按用戶圖紙制作，可選配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、等）法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。 2、懸空給水使用DN200以上產品，管道需要有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints.

產品服務

專業制造、專業服務，駱盈為你創造更多價值
不斷提升服務質量，精益求精，“真誠的服務”是駱盈永恒的主題。駱盈嚴格按照 9001-2000 要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此駱盈做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到規定要求，寬度超過標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務
1、守信合同，保證及時供貨，隨時保持與客戶聯系 2、對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
1、駱盈產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2、產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3、對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，共同提高駱盈的產品質量與服務質量。

訂貨流程與須知

1、客戶采購清單請傳真至 021-64207088 E-mail：luoying@luoyingsh.com，或來電咨詢 021-62212627。
2、收到客戶采購清單，為客戶提供產品型號選型與報價（價格清單）。
3、具體商定：交貨期、特殊要求等事宜。

訂貨須知
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
